Rondo St. RuprechtWerkserweiterung

Werkserweiterung und Modernisierung

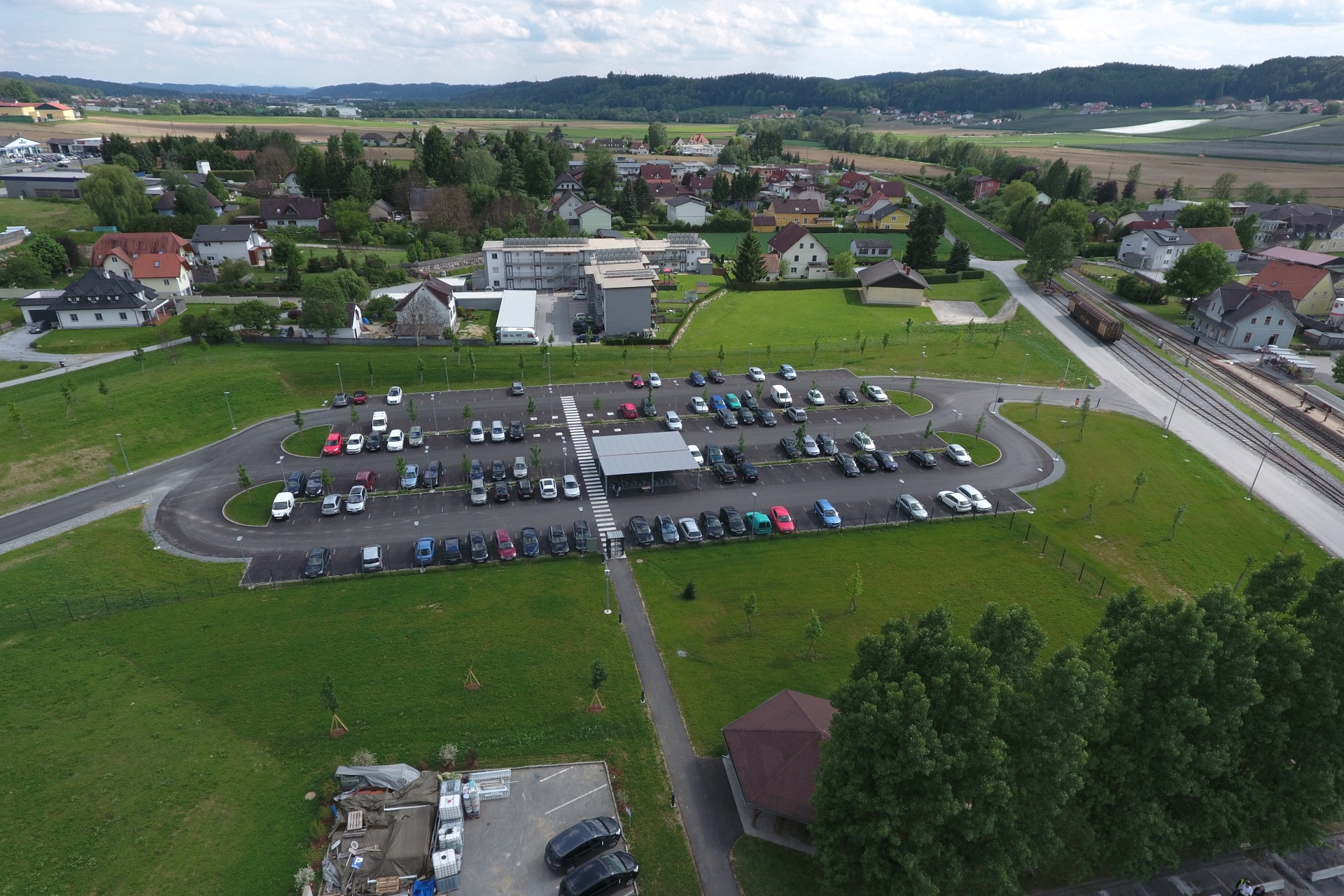

Neubau einer Maschinenhalle für ein Wellpappewerk sowie eines Rollen-lagers, Sanierung von Teilen des Bestandsgebäudes, Neugestaltung des Mitarbeiterparkplatzes und der umgebenden Freiﬂächen, Freilegen eines Bachlaufes sowie Finalisieren des Werksschutzes.

Generalplanung aus einer Hand

KWI erbrachte als Generalplaner sämtliche Bau-, HKLS- und Elektroplanungsleistungen.

Masterplanung
Grundlagenermittlung, Vorentwurf, Entwurf
Einreichplanung samt Behördenverhandlungen für Errichtungs-/ Betriebsbewilligungen

Statik
Ausführungs- und Detailplanung
Leistungsverzeichniserstellung, Vergabewesen
Technische und geschäftliche Oberleitung der Bauausführung
Örtliche Bauaufsicht
Terminplanung
Kostenplanung und Kostenüberwachung
BauKG
Rechnungsfreigabe und Abnahme
Gesamtkoordination der Bauausführung samt Maschineneinbau

Auftraggeber
Ganahl AG St. Ruprecht a. d. Raab

Leistungen:

Generalplanung und Generalbauaufsicht

Technische Gebäudeausrüstung
Statisch konstruktive Bearbeitung

Projektmanagement
Projektsteuerung begl. Kontrolle

Planungs- und Baustellenkoordination lt. BauKG

Leistungszeitraum

September 2014 bis Februar 2017

Nutzfläche

ca. 7330m²

Kosten

Bauwerk
11,3 Mio. EUR

Rondo St. RuprechtWerkserweiterung

Standorterweiterung mit Neubau und Automatisierung

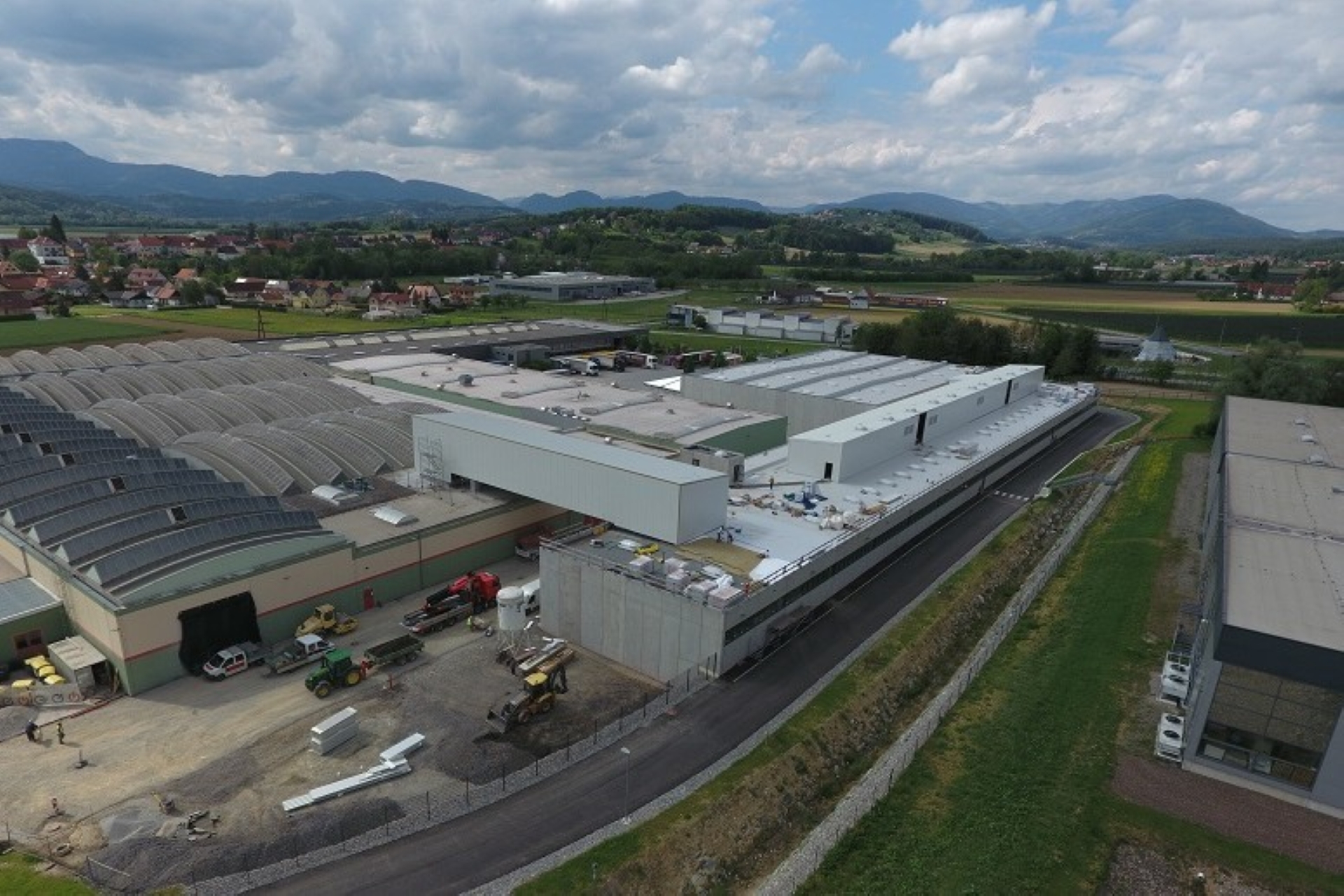

Ausgehend von einer Begutachtung der Bestandssituation und der Erkenntnisse aus der Masterplanung erfolgte die Entscheidung, anstelle der ursprünglich aufwendigen und nicht zielführenden Sanierung für eine zukunftsorientierte Erweiterung des Standortes gegen Nor-

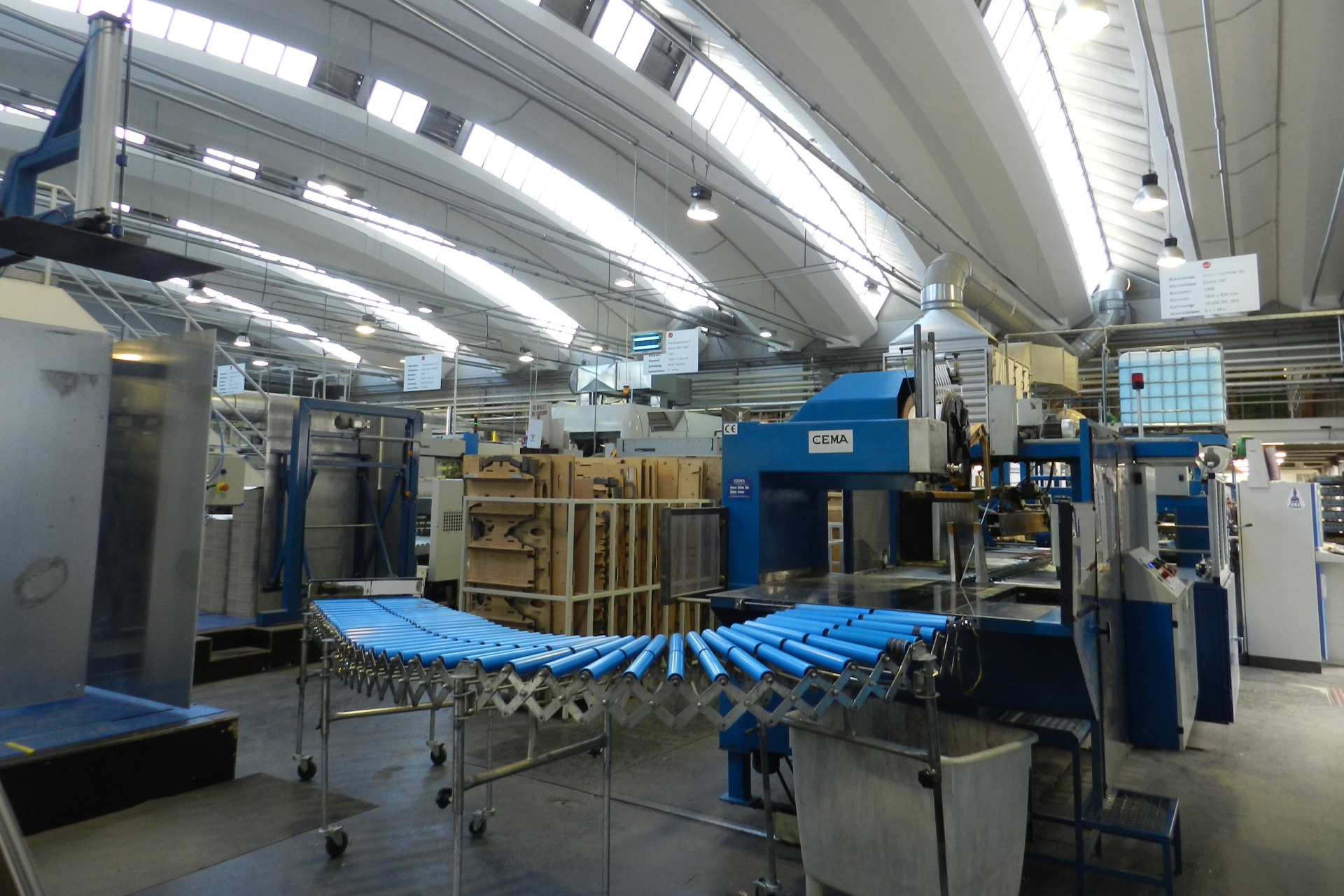

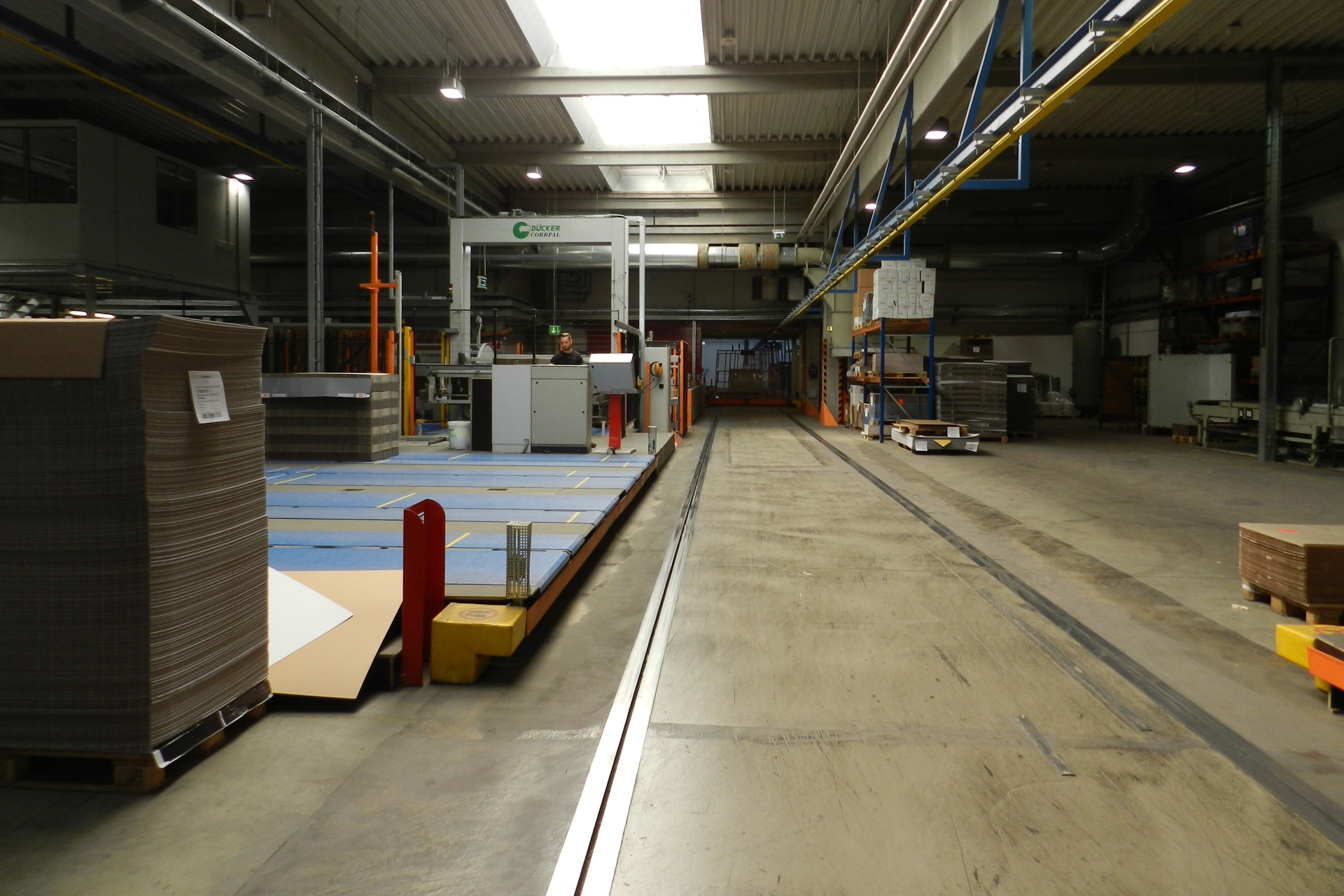

den, für den Neubau einer Wellpappenanlage und Rollenlagers sowie der nachfolgenden Sanierung der Bestandshalle der ehemaligen Well-pappeerzeugung. Im Neubau wurde der Einbau einer Lüftungsanlage mit Wärmerückgewinnung witterungsun-abhängig auf dem Dach vorgesehen, sowie die weiterführende Automati-sierung des Arbeitsprozesses, die das Endprodukt, also die Wellpappetafeln, über eine Materialbrücke in den Bestandsbaukörper zur Weiter-verarbeitung zurückführt.

Klimatisierte Produktionshalle mit Rollenlager

Im Wesentlichen wurde eine funktionierende Gebäudehülle für eine Maschine zur Erzeugung von Wellpappe geschaffen, die große Anforderungen an die Konstruktion - 20 m lichte Weite, über 150 m Hallenlänge und 7.5m Raumhöhe - und vor allem an die Lüftung und Regelung zur Einhaltung einer vorgegebenen Raum-konditionierung mit rd. 45-55 % konstanter Luftfeuchte und rd. 24° Raumtemperatur hat.

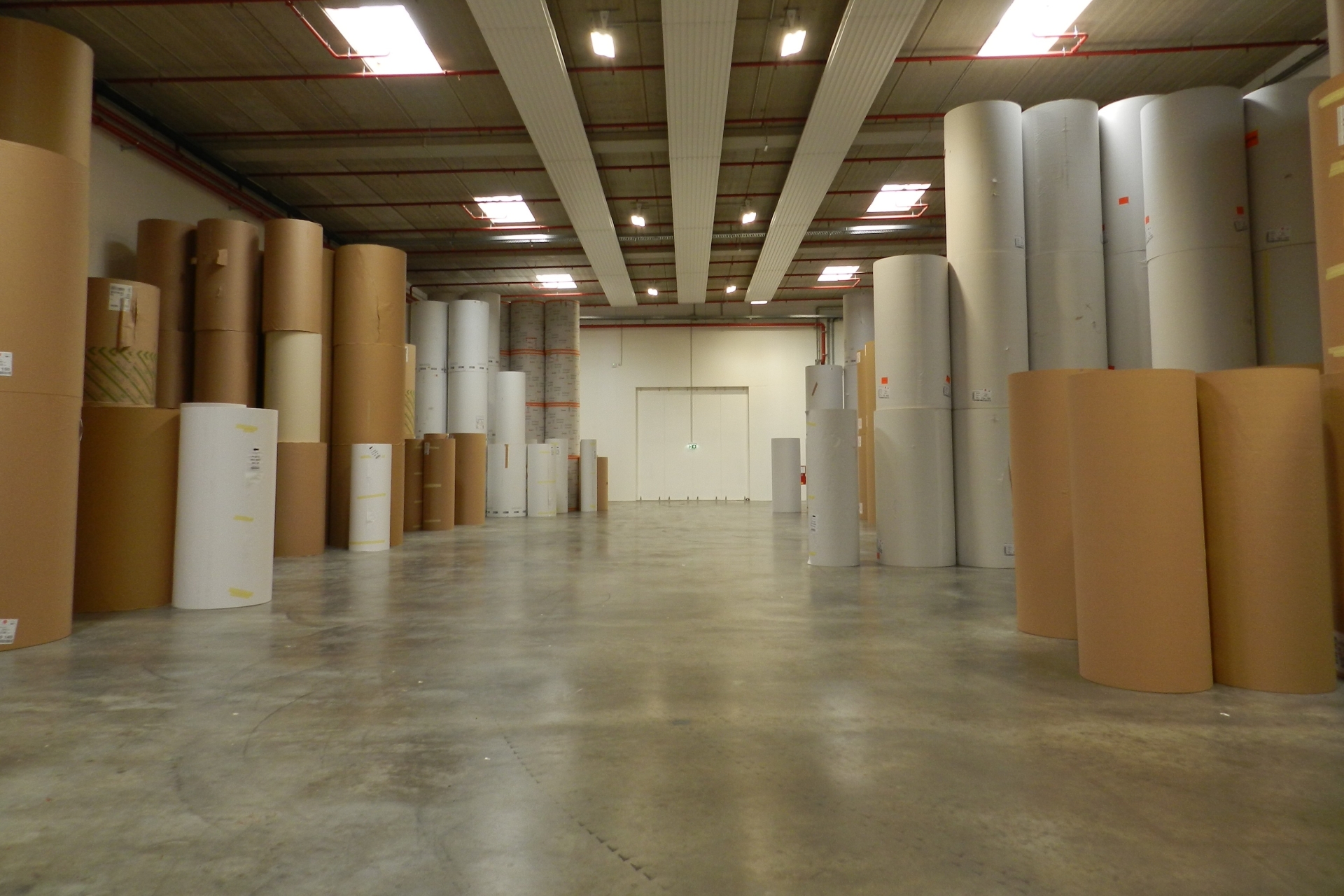

Parallel dazu entstand über den „Puffer“ einer automatischen Krananlage, die eine offene Verbindung zur WPA-Halle hat, ein Rollenlager, in welchem das Rohmaterial (1692 Rollen) in unterschiedlichen Qualitäten bis zu einer Höhe von 7,5 m in einem „temperierten“ Klima gelagert wird.
